انواع بکفیل و کابردهای آن

انواع بکفیل(Backfill)  و کاربردهای آن:

در سیستم های حفاظت کاتدی خطوط لوله و یا سازه های زیرزمینی مدفون در خاک، آند مورد استفاده در تماس مستقیم با خاک قرار ندارد. زیرا مواد معدنی و شیمیایی موجود در خاک ممکن است با ایجاد یک لایه با مقاومت بالا هدایت جریان را مختل کند. جهت افزایش بازدهی آند، گاهی اوقات آندهای فداشونده منیزیم و روی همراه یک بکفیل (پشت بند) در کیسه های کتانی ارائه می شوند. مواد بکفیل به سرعت رطوبت خاک را جذب کرده و باعث کاهش مقاومت الکترولیت می شود بنابراین اجرای عملی حفاظت، بهبود می یابد. مواد بکفیل عموما شامل گچ گیپسوم، بنتونیت و سدیم سولفات می باشد. با توجه به محیطی که آند در آن قرار می گیرد یکی از انواع بکفیل که در جدول زیر ملاحظه می شود، مورد استفاده قرار می گیرد.

جدول ترکیب انواع بکفیل بر اساس استاندارد IPS-M-TP-750:

بکفیل نوع A، با توجه به خاصیت نگهدارندگی رطوبت بنتونیت، در مناطقی که رطوبت خاک پایین است مورد استفاده قرار می گیرد.

بکفیل نوع B، معمولا برای آندهای فداشونده روی مورد استفاده قرار می گیرد.

بکفیل نوع C، برای آند فداشونده منیزیم یا روی در خاکهای بسیار مرطوب یا باتلاقی مفید است تا از خروج سریع بکفیل از سطح آند جلوگیری شود.

بکفیل نوع D، این نوع بکفیل مقاومت پایینی دارد ودر نواحی که مقاومت خاک زیاد است جهت کاهش مقاومت آند نسبت به زمین به کار گرفته می شود.

ابعاد کیسه بکفیل

مطابق با استاندارد  IPS-M-TP-750 قطر کیسه بکفیل باید حداقل ۵۰ میلی متر از قطر آند بزرگتر باشد. مواد پشت بند باید به گونه ای محکم در کیسه بسته بندی شود که از حرکت آند جلوگیری شود و پوشش کافی را در اطراف آند بدست آورد.

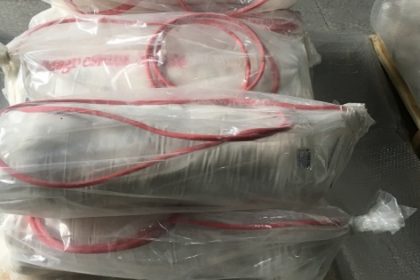

آند فداشونده منیزیم ۳۲ پوندی بکفیل شده
