زینک ارتینگ سل

پیل زمینی روی (Zinc Earthing Cell) ترکیبی از دو الکترود روی است که از یکدیگر به وسیله مواد عایق جدا شده اند. به طور معمول یک الکترود به ساختار محافظت شده و دیگری به سیستم اتصال زمین متصل می شود. الکترودها با استفاده از پشت بندهای با مقاومت پایین نصب می شوند تا جریان خوبی از بین آنها عبور کند و ساختار را قادر می سازد که با یک اتصال مستقیم به زمین ارت شود.

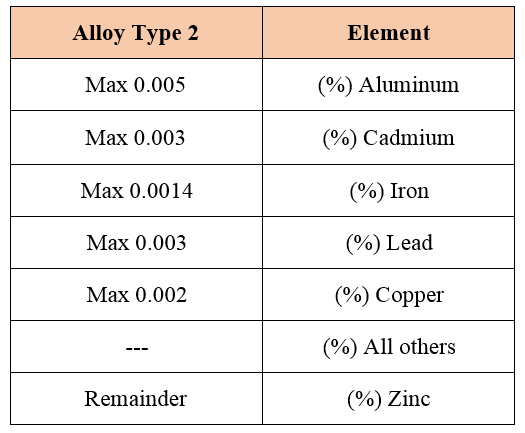

همانند آند های فداشونده روی خاکی، ترکیب شیمیایی این الکترودها مطابق با استاندارد ( ASTM B-418 (Type 2 می باشد و این ترکیب را می توان در جدول زیر مشاهده کرد.

پیل زمینی روی برای دو کاربرد اصلی زیر مورد استفاده قرار می گیرد:

  1. به جای میله مسی برای جلوگیری از خوردگی در ساختارهای فلزی
  2. به منظور کاهش ولتاژ القا شده( ناشی از ولتاژهای آنی با مقادیر بالا، رعد و برق و جلوگیری از ایجاد قوس الکتریکی بین دولبه فلنج ) در خطوط لوله. خط لوله را می توان با استفاده از این الکترود بدون وقفه در جریان حفاظت کاتدی پایه گذاری کرد.

این محصول در کیسه های کتانی با مواد پشت بند (Backfill) بسته بندی و به جهت عملکرد مناسب، با آب بدون کلر آبدهی می شود.

ترکیب مواد پشت بند (Backfill) معمولا به صورت زیر می باشد:

جهت اتصال، یک كابل مسي به هسته فولادي داخل الكترود جوش داده مي‌شود. محل اتصال كابل مسي و ميله فولادي با رزين اپوكسي پوشانده مي‌شود
